JRPLTH02_JW

ITX標準主板

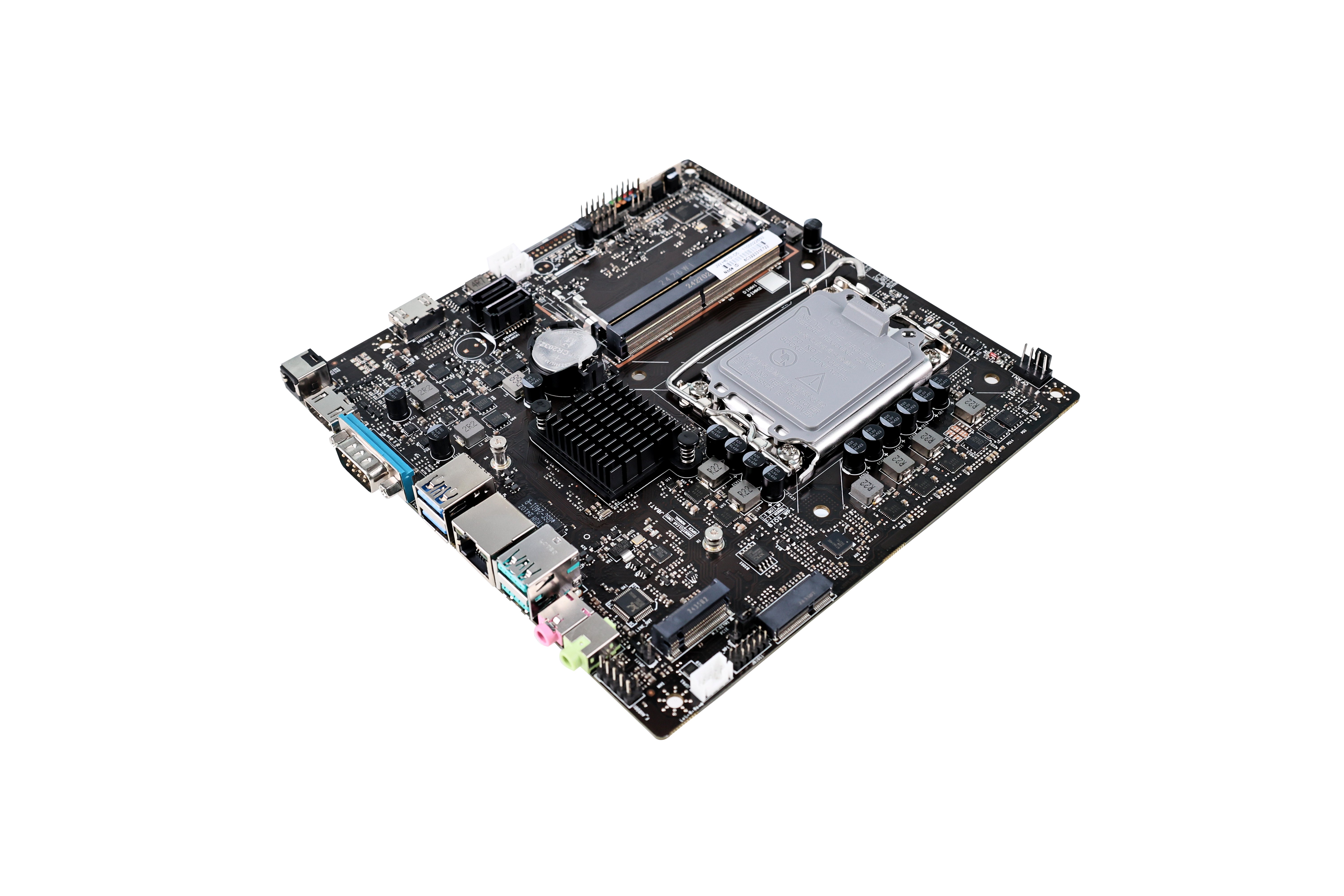

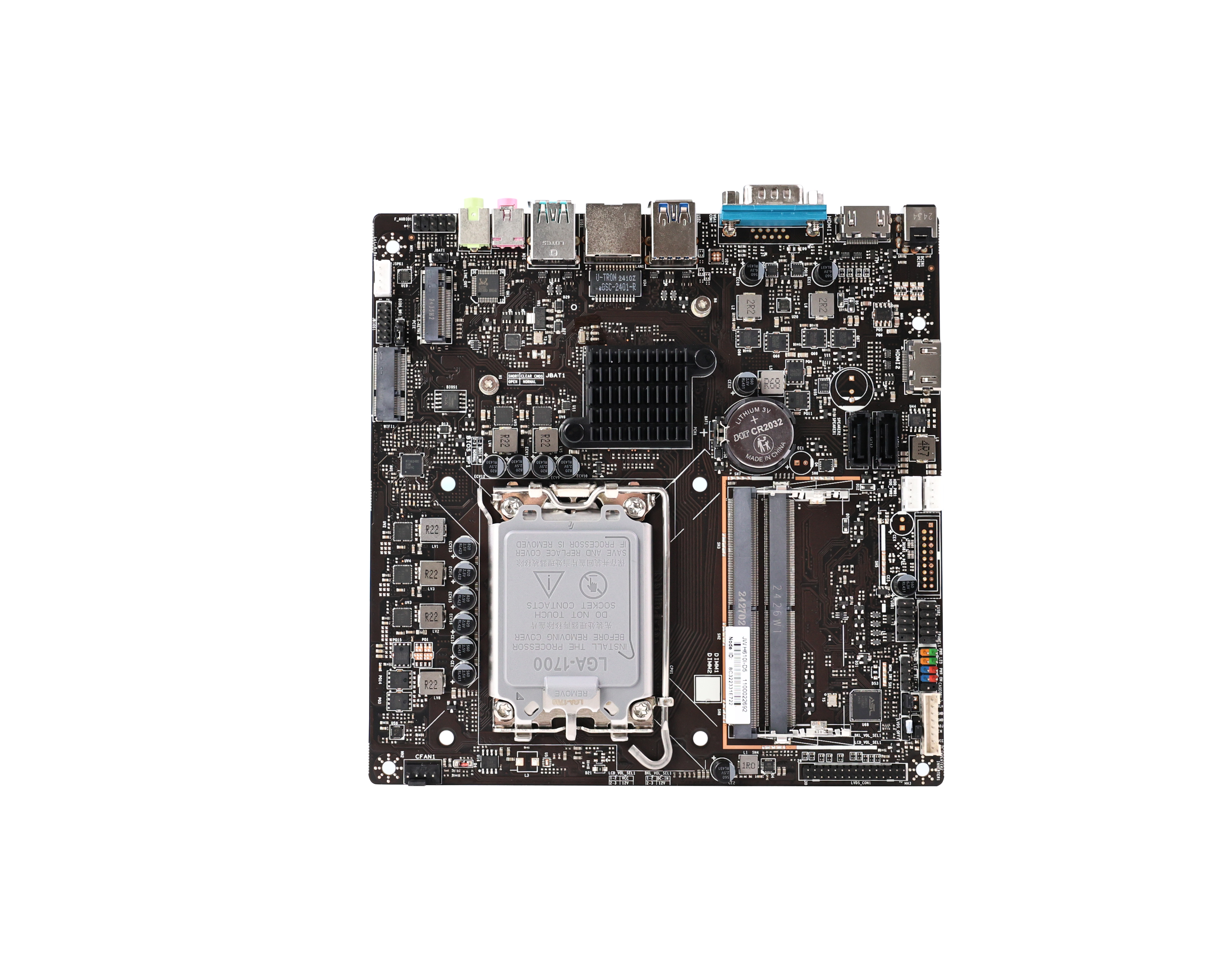

智微智能H610I-D5一體機主板，基于英特爾12/13/14代Alder/Raptor Lake平臺處理器，主板支持雙通道DDR5內存，支持 SATA/NVME模式M.2 SSD,支持RJ45/WIFI/BT/CNVI不同的網絡接入模式；同時支持豐富的外設接口，適配行業內多

留言咨詢業務咨詢

規格參數

CPU	Intel LGA1700第12/13/14代CPU TDP:65W可選:Intel Core i7/Core i5/Core i3/Pentium/Celeron
芯片組	Intel H610芯片組
內存	2xDDR5 SO-DIMM
內存	DDR5 4800MHZ/5200MHz/5600Mhz Max:64G
顯示控制器	Intel CPU集成顯示控制器(依據所配CPU不同)
顯示接口	1xHDMI;1xHDMI(側出可選):1xLVDS;1xCOM(可選E1xVGA)
聲卡	RealtekALC897高清音效芯片
存儲	1xM,2 2280插槽(支持SATANVME模式)
	2xSATA3.0接口+ 2xSATA電源接口
網絡	1xRJ45千兆網口，RTL8111H
WIFI	1xM,2 2230插槽(支持WIFVBT/CNVI)
音頻接口	1 xLine out、1 x Mic in (3.5mm Audio jack)
	1xF Audio插針(2x5-1 2.54mm規格)
	1x4pin喇叭接口(3W/4Ω x2)
USB接口	10接口:2xUSB3.2 Gen2 :2xUsB3.2 Gen1:
USB接口	板載插針:2組USB2.0插針(可擴展4個USB2.0端口)
LVDS功能	1xLVDS 30PIN插針，1xLCD VOL SEL顯示屏電壓跳帽(5V/12V) 1x4PIN MON SW插針，1xLVDS OFF跳帽

背光功能	1x8PIN INVERTER接口(背光+/)，1xBKL_VOL背光電壓跳帽(12V/19V)
功能插針	1xFPANEL面板插針，1x4PIN CPU風扇
其他	1xBIOS 插座
電源輸入	12-19VDC IN,2.5/5.5 DC Jack 供電接口
BIOS支持	128M flash ROM,AMI UEFI BIOS,PCHealth, WoL
工作溫度	-10-50攝氏度
工作濕度要求	10%-90%無凝結
存儲溫度	-20-70攝氏度
非工作濕度要求	5%~95%無凝結
操作系統	Win10/w1 1/ubuntu
PCB尺寸(L*W)	Thin Mini-lTX主板規范，170x170 mm *6L
