JARLTH02

ITX標準主板

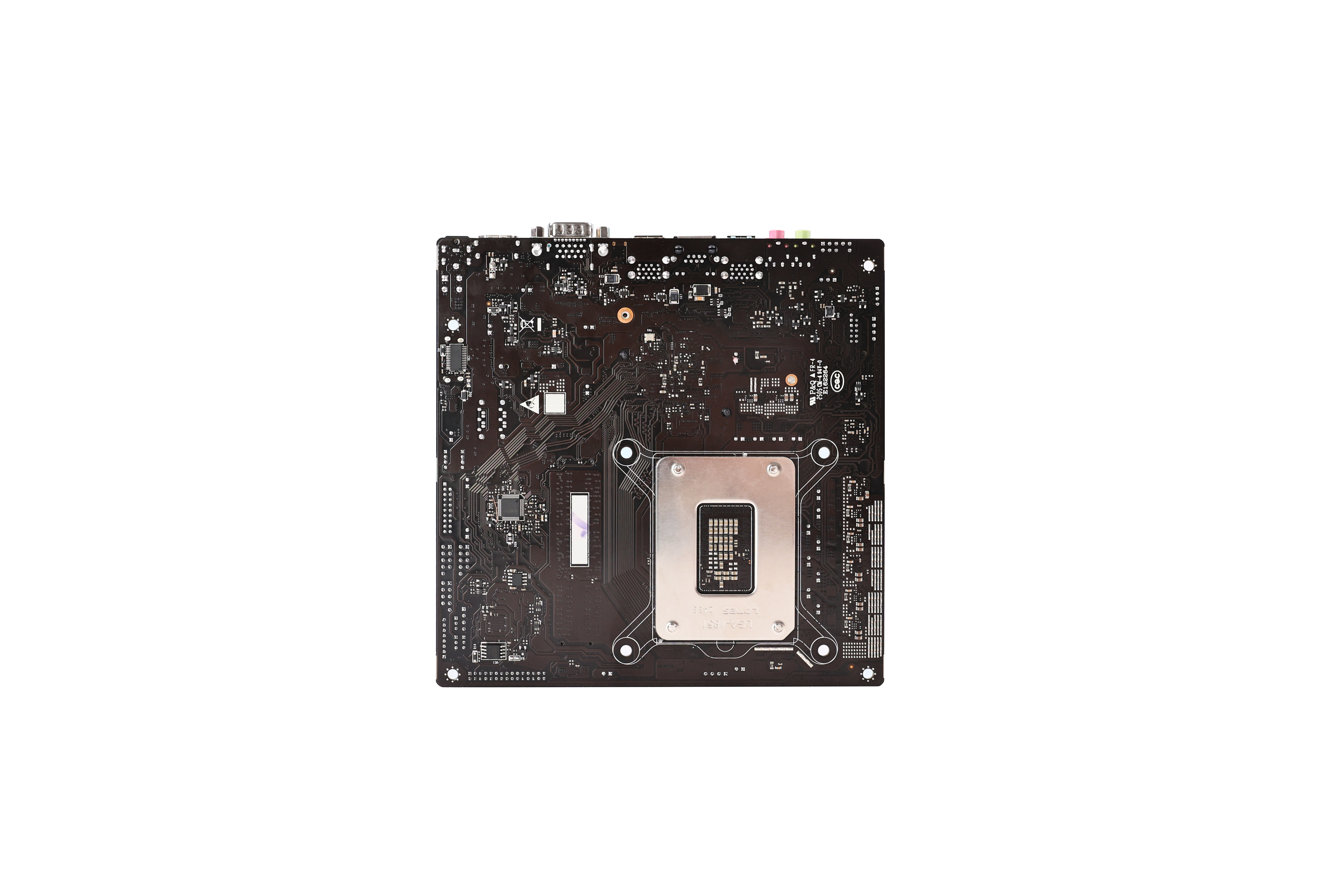

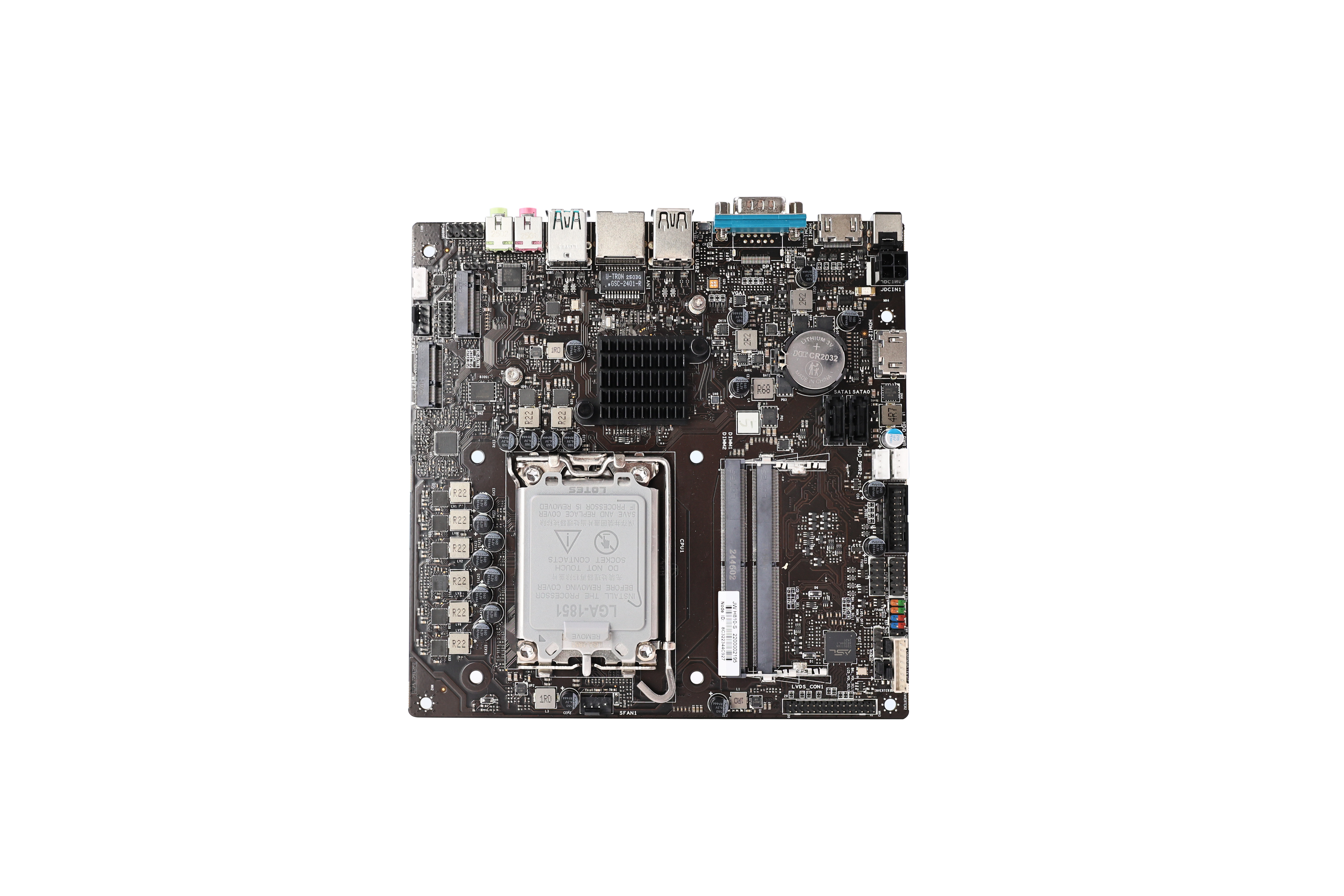

智微智能H810I一體機主板，基于英特爾酷睿Ultra 2代Arrow Lake平臺處理器，主板支持雙通道DDR5內存，支持SATA/NVME模式M.2 SSD,支持RJ45/WIFI/BT/CVNI不同的網絡接入模式；同時支持豐富的外設接口，適配行業內多種不

?: 基于Intel Arrow Lake平臺設計

?: 支持英特爾酷睿Ultra 2代處理器

?: 支持雙通道SO-DIMM DDR5內存

?: 1×M.2 2230插槽（支持WIFI/BT/CNVI）

?: 1×M.2 2280插槽（支持SATA/NVME模式）

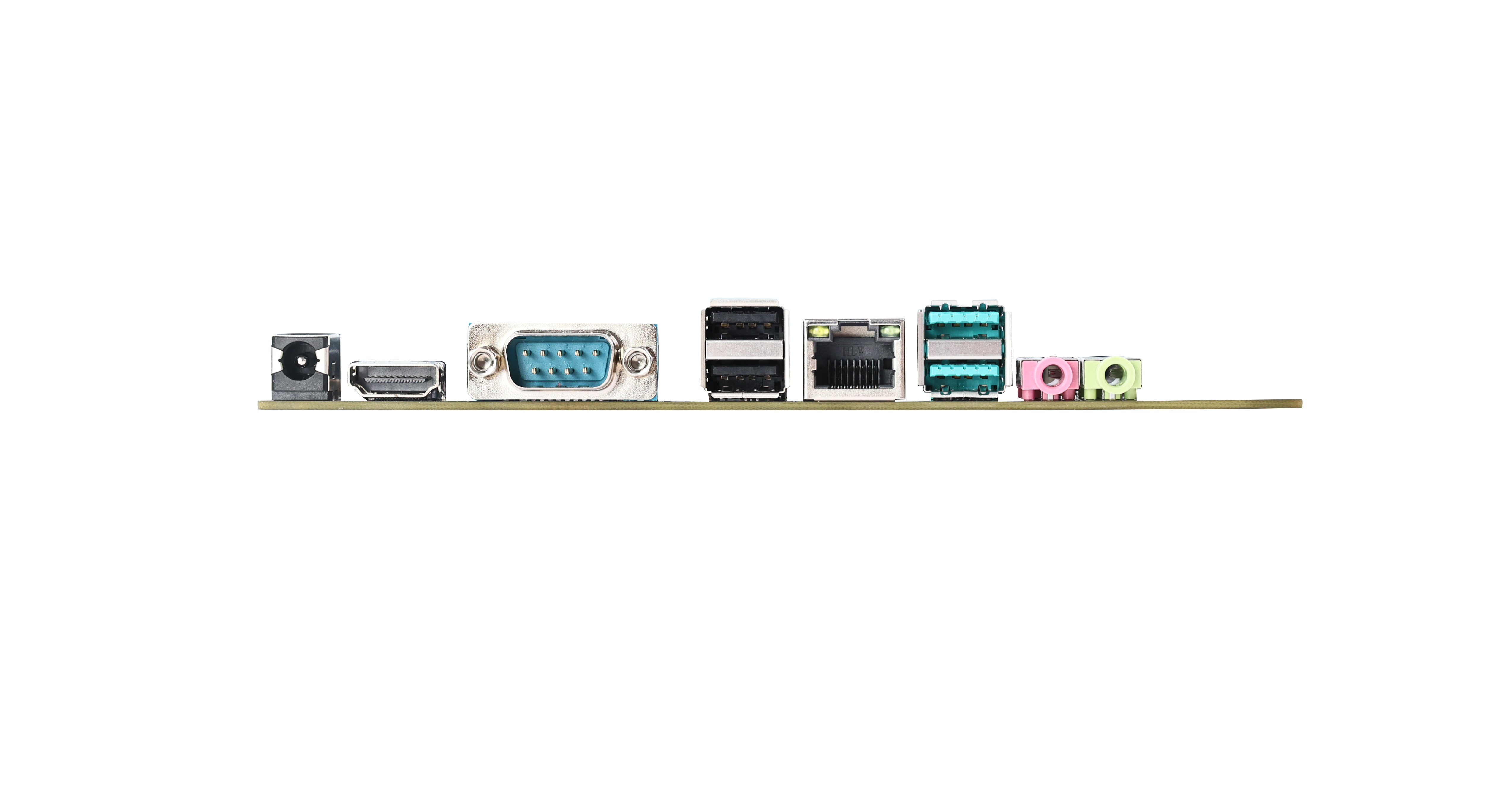

?: 后置IO提供2×USB3.2 Gen2 ,2×USB2.0板載插針可擴展3個USB2.0接口,2個USB3.2Gen1接口

?: 2 x HDMI,1 x LVDS（最大支持120HZ） ,1 x COM/VGA/DP

?: 1 x 千兆網卡，支持網絡喚醒功能

?: 支持LVDS重力感應（限Sensor版本）

留言咨詢業務咨詢

規格對比

規格參數

CPU	Intel Core Ultra(Series 2) TDP:65W ；LGA1851
芯片組	Intel H810芯片組
內存	2×DDR5 SO-DIMM
內存	DDR5 4800MHz/5200MHz/5600Mhz Max:64G
顯示控制器	Intel CPU集成顯示控制器(依據所配CPU不同)
顯示接口	1xHDMI；1xHDMI(側出可選)；1xCOM(可選配VGA/DP)； 1xLVDS
聲卡	Realtek ALC897高清音效芯片
存儲	1×M.2 2280插槽（支持SATA/NVME模式）
存儲	2×SATA3.0接口 + 2×SATA電源接口
網絡	1×RJ45千兆網口， RTL8111M
WiFi	1×M.2 2230插槽（支持WIFI/BT/CNVI）
音頻接口	1 x Line out 、1 x Mic in（3.5mm Audio Jack） 1 x F_Audio插針（ 2 x 5-1 2.54mm規格）
音頻接口	1 x 4pin喇叭接口（3W/4Ω x2 )
USB接口	IO接口:2×USB3.2 Gen2 ；2×USB2.0 板載插針:2組USB2.0插針（可擴展3個USB2.0端口）;1組USB3.0插針（可擴展2個USB3.2 Gen1端口）
LVDS功能	1×LVDS 30PIN插針（最大支持120HZ），1×LCD_VOL_SEL顯示屏電壓跳帽(5V/12V) 1×4PIN MON_SW插針，1×LVDS_OFF跳帽
背光功能	1×8PIN INVERTER接口(背光+/-)，1×BKL_VOL背光電壓跳帽(12V/19V)
功能插針	1×FPANEL面板插針，1×4PIN CPU風扇，1×4PIN SYS風扇
其他	1×4PIN DC 插座，1×BIOS 插座
電源輸入	12~19VDC IN, 2.5/5.5 DC Jack 供電接口
BIOS支持	128M flash ROM，AMI UEFI BIOS，PC Health，WOL
工作溫度	-10~50攝氏度
工作濕度要求	10%~90%無凝結
存儲溫度	-20~70攝氏度
非工作濕度要求	5%~95%無凝結
操作系統	Win10 /W11/Ubuntu
PCB尺寸（L*W）	Thin Mini-ITX主板規范，170 x 170 mm
